Wrzeciono V-SPIN Smart

Zrobotyzowane wrzeciona do okrawania Mannesmann Demag

OKRAWANIE JEST TERAZ INTELIGENTNE

Wrzeciona zrobotyzowane 4.0 – wysoka precyzja i łatwość obsługi

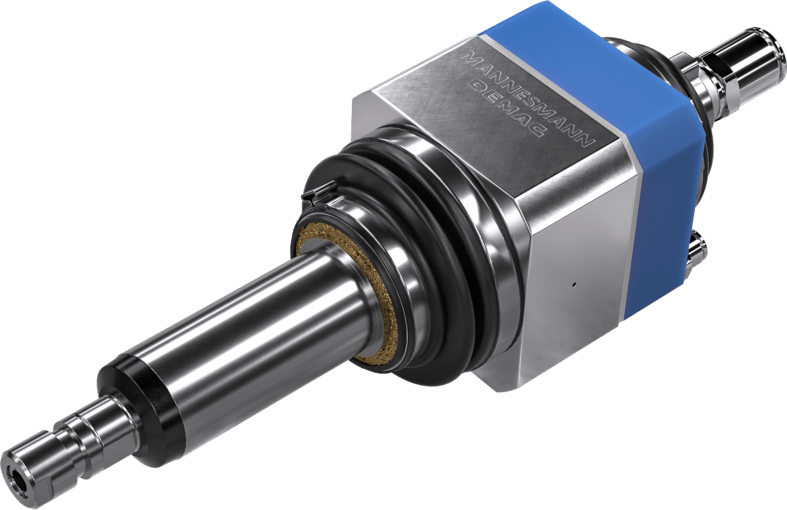

Wrzeciono do okrawania VSpin to pierwsze na świecie wrzeciono pneumatyczne, które zapewnia dane dotyczące prędkości, podatności i wyrównania w czasie rzeczywistym podczas pracy. Ta informacja zwrotna w czasie rzeczywistym jest niezbędna dla przyszłości produkcji w sieci w Przemyśle 4.0.

VSPIN
Główne cechy:

Uproszczona instalacja

Prawidłowe ustawienie ciśnienia powietrza, długości i przekroju rury można natychmiast sprawdzić za pomocą monitora prędkości.

Informacje zwrotne w czasie rzeczywistym

Ocenia i przechowuje w czasie rzeczywistym zmierzone wartości, takie jak: prędkość, podatność, kierunek wychylenia, interwały konserwacyjne i czas pracy.

Zapewnienie jakości

Kompleksowa weryfikacja dla integratorów systemów. Większe bezpieczeństwo i dokładność podczas konfiguracji systemu i później w procesie obróbki.

Ochrona przed kolizją

Koniec z awariami spowodowanymi kolizjami spowodowanymi nieprawidłowymi ścieżkami lub odchyleniami profilu.

Pełna kontrola procesu

Monitorowanie i przechowywanie wszystkich istotnych danych w procesie okrawania: profil przedmiotu, charakterystyka gradu, prędkość wrzeciona, odchylenie i kierunek w stopniach oraz wiele innych danych procesowych.

Serwis / Konserwacja

Wykrywa zużycie narzędzia przed wyłączeniem, umożliwiając konserwację zapobiegawczą. Pozwala określić interwały konserwacji poprzez zmianę wartości i unikanie awarii.

Śledzenie lokalizacji

Położenie elementu można określić z dokładnością do 0,2 mm na podstawie danych dotyczących podatności.

Szybki dostęp

Zarówno na urządzeniach mobilnych, jak i na komputerze: monitorowanie i ustawienia są możliwe zarówno z komputera, jak i tabletu.

Uproszczona instrukcja uczenia się

Dzięki audiowizualnemu sprzężeniu zwrotnemu nauczanie odbywa się w ułamku czasu wymaganego wcześniej.

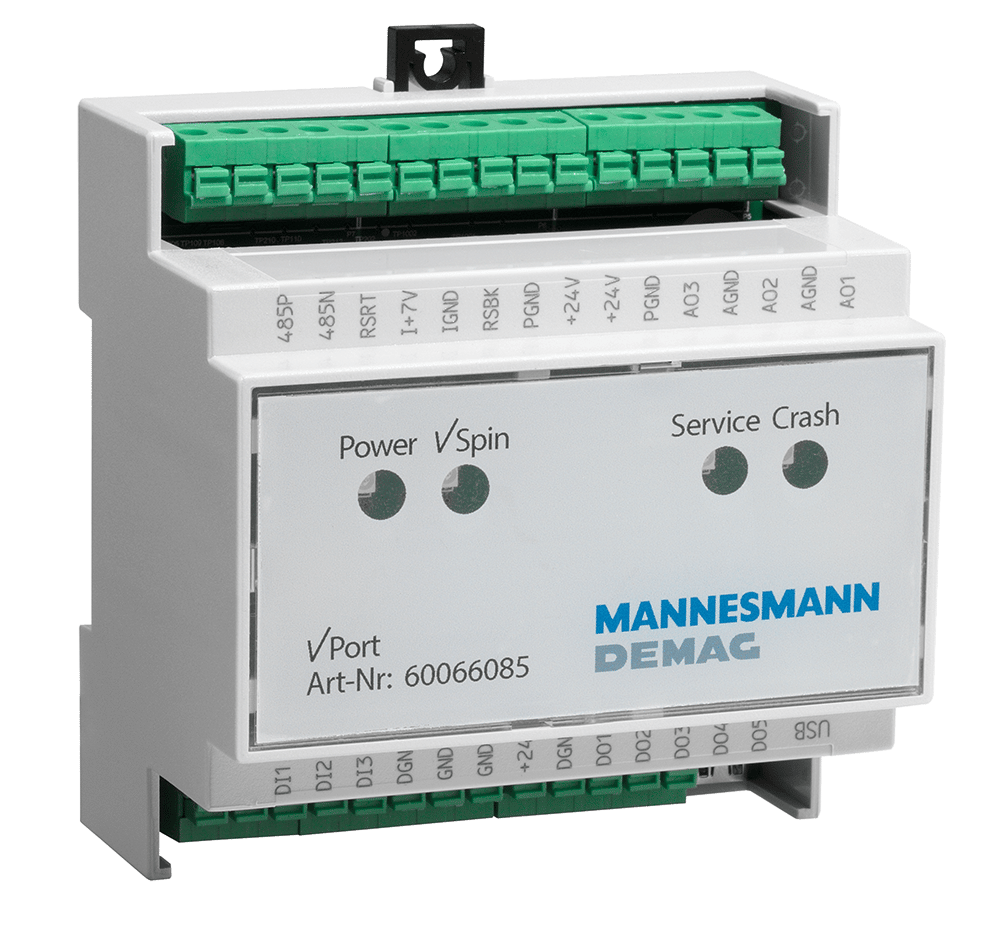

VPORT – INTERFEJS Z ROBOTEM

VPort dysponuje interfejsem zarówno cyfrowym, jak i analogowym, co ułatwia integrację wrzeciona do okrawania z istniejącą jednostką sterującą.

Gdy te dane zostaną zintegrowane, robot może reagować na zdarzenia, takie jak pęknięcie frezu, odchylenie konturu elementu przekraczające maksymalne oczekiwane wartości lub nadmierny zadzior za pomocą zatrzymania awaryjnego, zmiany narzędzia lub korekty ścieżki.

Przesyłając wszystkie dane procesowe wrzeciona podczas procesu okrawania, wykorzystuje się pełny potencjał VSpin.

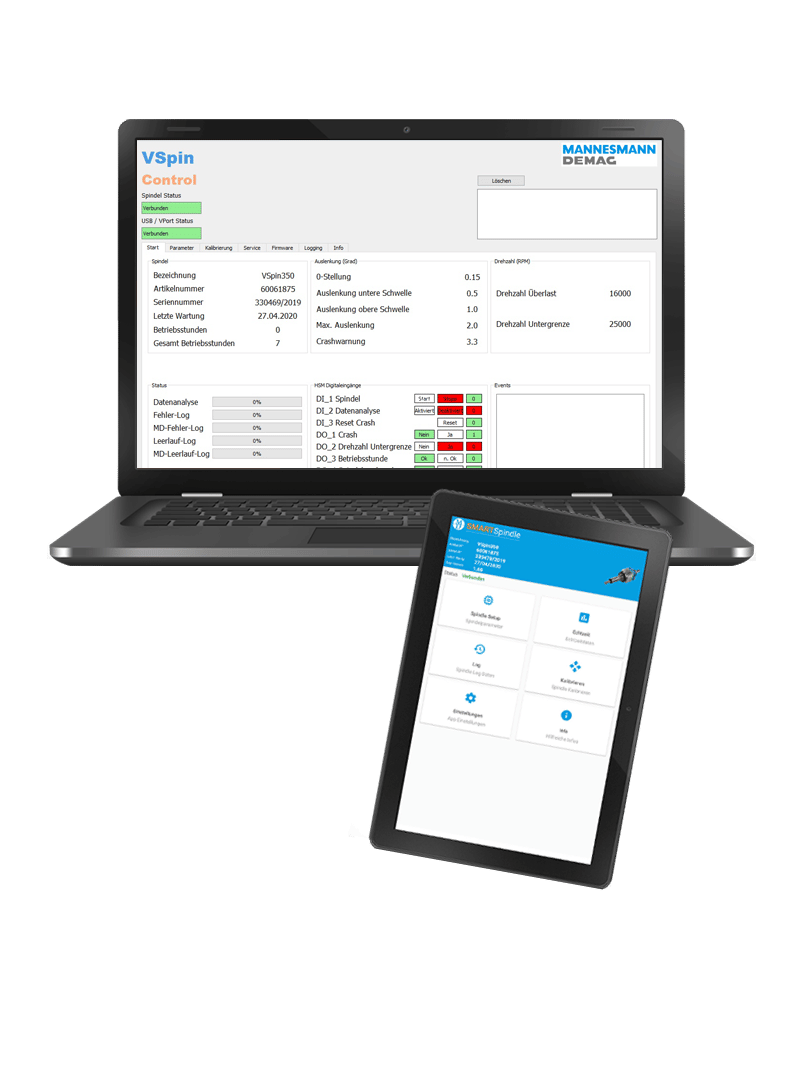

VAPP I VCONTROL – OPROGRAMOWANIE WRZECIONA

Dzięki bezpłatnej aplikacji na Androida czas instalacji i nauczania jest znacznie krótszy. Wrzeciono oferuje różnorodne funkcje przechowywania, oceny i ostrzegania do monitorowania czynności usuwania zadziorów.

  • Proste nauczanie
  • Zapisywanie danych i rejestracja krzywych
  • Definicja interwału rejestracji danych
  • Zdefiniuj wartości maksymalne, minimalne i progowe dla alertów
  • Rejestracja prędkości roboczej i minimalnej
  • Monitorowanie i definiowanie maksymalnej, dopuszczalnej podatności
  • Alarmy o kolizjach z prędkością, odchyleniem, datą i godziną
  • Dane serwisowe i naprawcze
  • Czas pracy wrzeciona



Podczas korzystania z VPort wszystkie ustawienia można ustawić w oprogramowaniu komputerowym VControl. VControl umożliwia również obszerną analizę danych procesu usuwania zadziorów. Dzienniki danych można importować do programu Excel w celu analizy.

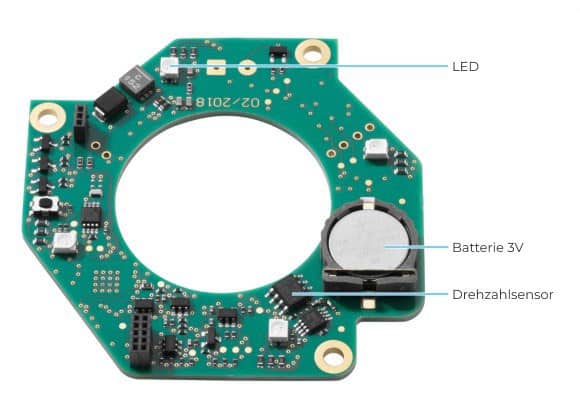

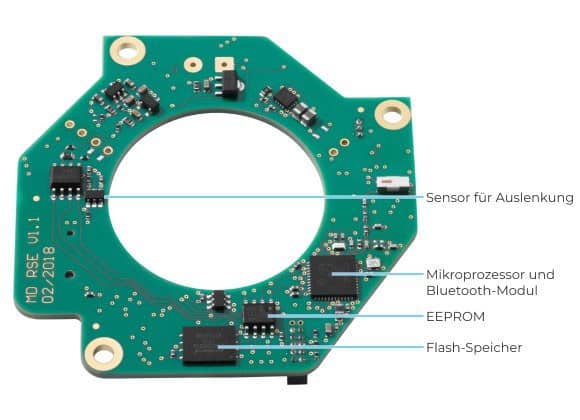

 JEDNOSTKA CZUJNIKA – KNOW HOW W OGRANICZONEJ PRZESTRZENI

To jest mózg nowego VSpin:

Czujnik określa odchylenie promieniowe trzpienia do gradowania z dokładnością do 0,15°. Określony jest również kierunek podatności. Urządzenie posiada również czujnik prędkości. W ułamku sekundy dane są przetwarzane i przesyłane do tabletu przez Bluetooth w czasie rzeczywistym. Dzięki dostępnemu opcjonalnie VPort dane mogą być przesyłane kablem do kontrolera robota.

VSpin 1000

100.000 min-1
100 Watt
LINK

VSpin 350

35.000 min-1
300 Watt
LINK

VSpin 200

20.000 min-1
380 Watt
LINK

VSpin 170

20.000 min-1
380 Watt
Eksploatacja bez smarowania
LINK
